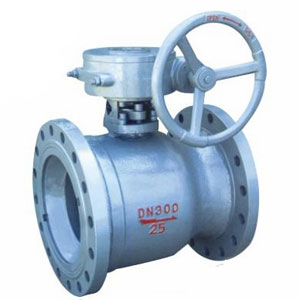

QZ41M高溫球閥

本公司設計QZ41M高溫球閥替代閘閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。

產品概述

本公司設計QZ41M高溫球閥替代閘閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，工開牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，高溫球閥替代閘閥廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。

性能規范

QZ41M高溫球閥替代閘閥主要性能規范
型號	公稱壓力 (Mpa)	試驗壓力(MPa)			工作溫度 (℃)	適用介質
		強度(水)	密封(水)	氣密封
QZ41M-1．O	1.0	1.5	1.1	0.6	≤250	蒸汽、氣水、油品、煤氣、天然氣、氨堿、醋酸銅、氨液
QZ41M-1.6	1.6	2.4	1.8		≤300
QZ41M-2.5	2.5	4．O	2.8

零件材質

QZ41M高溫球閥替代閘閥主要零件材質
零件名稱	材料
	QZ41M-1.6 QZ41M-1.0	QZ41M-2.50
閥體	HT200	QT450-1O
球體	不銹鋼
閥桿
密封圈	石墨等
扳手	QT450-10

連接尺寸

QZ41M-10C高溫球閥替代閘閥主要連接尺寸(mm)
DN	L	D	D1	D2	b	Z-φd	H	DO
40	165	145	110	85	18	4-18	155	250
50	180	160	125	100	20		175	300
65	195	180	145	120	20		195	300
80	210	195	160	135	22		225	320
100	230	215	180	155	22	8-18	250	320
125	255	245	210	185	24	8-18	270	360
150	280	280	240	210	24	8-23	290	360
200	330	335	295	265	26	8-23	320	450

QZ41M-16C高溫球閥替代閘閥主要連接尺寸(mm)
DN	L	D	D1	D2	b	Z-φd	H	D0
40	240	145	110	85	18	4-18	155	250
50	250	160	125	100	20		175	300
65	265	180	145	120	20		195	300
80	280	195	160	135	22		225	320
100	300	215	180	155	24	8-18	250	320
125	325	245	210	185	26	8-18	270	360
150	350	280	240	210	28	8-23	290	360
200	400	335	295	265	30	12-23	320	450

QZ41M-25C高溫球閥替代閘閥主要連接尺寸(mm)
DN	L	D	D1	D2	b	Z-φd	H	D0
40	240	145	110	85	18	4-18	155	250
50	250	160	125	100	20	4-18	175	250
65	265	180	145	120	24	8-18	195	300
80	280	195	160	135	26	8-18	225	320
100	300	230	190	160	30	8-23	250	320
125	325	270	220	188	32	8-25	270	360
150	350	300	250	218	32	8-25	290	360
200	400	360	310	278	36	12-25	320	450
