產品介紹

型號：D71F4-16P口徑(DN)：50~1600(mm)壓力(PN)：1.0~1.6(Mpa)產品價格：電議日期：15-03-30瀏覽：197次

產品概述

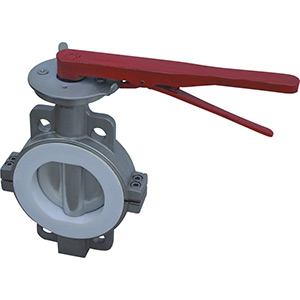

D71F4-16P不銹鋼對夾式半襯蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。 另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板 受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

對夾式半襯蝶閥結構特點

1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
3.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
4.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
5.軸的徑向采用O型圈與金屬墊的組合；
6.閥座鑲在有彈性條的閥體的槽內；
7.采用可調彈性彈子定位。定位準確，結構簡單。

對夾式半襯蝶閥基本型號

主要零部件材料表

注：襯膠閥耐腐蝕情況參考襯膠閥門各種化工介質耐腐蝕性能表。

聲明：本文中所有文字、數據、圖片均只適用于參考，D71F4-16P不銹鋼對夾式半襯蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話
