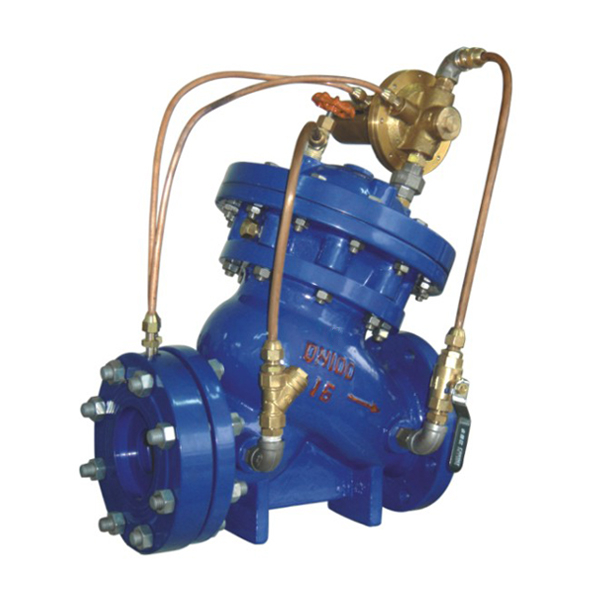

L715X-（10、16）-流量控制閥
L715X流量控制閥主要用于高層建筑和工礦企業以及醫藥、食品等領域的管路系統中，保持下游預定的流量，不隨系統壓力的變化而改變。具有穩流效果好，測壓管能向極敏感的導閥發出信號，反應快速而準確；調節操作方便，只需調節導閥的調節螺釘，就能獲得精確穩定的出口流量。
產品概述
L715X流量控制閥主要用于高層建筑和工礦企業以及醫藥、食品等領域的管路系統中，保持下游預定的流量，不隨系統壓力的變化而改變。具有穩流效果好，測壓管能向極敏感的導閥發出信號，反應快速而準確；調節操作方便，只需調節導閥的調節螺釘，就能獲得精確穩定的出口流量。
用途：
安裝在給排水、建筑、石油、煤氣（天然氣）、食品、醫藥、電站、核電等領域的管路中，保持下游預定的流量，不隨系統壓力的變化而改變。
特點：
1、穩流效果好。側壓管向極敏感的導閥發出信號，發應快捷而準確。
2、調整操作方便。只需調節導閥的調節螺釘，就能獲得精確、穩定的出口流量。
3、節能效果好。采用半直線型流道、寬閥體和等過流截面積設計，阻力損失小。
4、關鍵零件均采用特殊材料，基本無須維護。

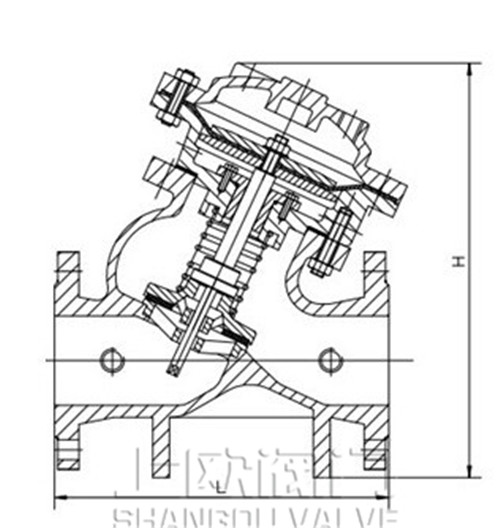

流量控制閥結構圖
法蘭連接尺寸按JB/T 78-1994、JB/T 79-1994
公稱通徑 | L | L1 | H 隔膜式 | H 活塞式 | D | D1 | Z-Φd | ||||
PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||||
50 | 203 | 203 | 270 | 540 | 160 | 125 | 4-18 | ||||
65 | 216 | 216 | 340 | 600 | 180 | 145 | 4-18 | ||||
80 | 241 | 241 | 400 | 660 | 195 | 160 | 4-18 | 4-18 | |||
100 | 292 | 292 | 440 | 760 | 215 | 180 | 8-18 | ||||
125 | 330 | 330 | 460 | 810 | 245 | 210 | 8-18 | ||||
150 | 394 | 356 | 500 | 860 | 285 | 240 | 8-23 | ||||
200 | 457 | 495 | 640 | 880 | 335 | 295 | 8-23 | 12-23 | |||
250 | 533 | 622 | 680 | 950 | 390 | 405 | 350 | 355 | 12-23 | 12-25 | |
300 | 610 | 698 | 820 | 1020 | 440 | 460 | 400 | 410 | 12-23 | 12-25 | |
350 | 686 | 787 | 950 | 1100 | 500 | 520 | 460 | 470 | 16-23 | 16-25 | |
400 | 762 | 914 | 980 | 1250 | 565 | 580 | 515 | 525 | 16-25 | 16-30 | |
450 | 864 | 978 | 1050 | 1350 | 615 | 640 | 565 | 585 | 20-25 | 20-30 | |
500 | 914 | 978 | 1120 | 1550 | 670 | 715 | 620 | 650 | 20-25 | 20-34 | |
600 | 1067 | 1200 | 1400 | 1600 | 780 | 840 | 725 | 770 | 20-30 | 20-41 | |
700 | 1150 | 1450 | 1650 | 1850 | 895 | 910 | 840 | 840 | 24-30 | 24-41 | |
800 | 1300 | 1560 | 1950 | 2050 | 1010 | 1025 | 950 | 950 | 24-34 | 24-41 | |
900 | 1450 | 1800 | / | 2250 | 1115 | / | 1050 | / | 28-34 | / | |
1000 | 1600 | 2000 | / | 2500 | 1230 | / | 1160 | / | 28-34 | / | |
1200 | 1800 | / | / | 1455 | / | 1380 | / | 32-41 | / | ||
1400 | 2100 | / | / | 1675 | / | 1590 | / | 36-48 | / | ||
1600 | 2250 | / | / | 1915 | / | 1820 | / | 40-54 | / | ||
1800 | 2400 | / | / | 2115 | / | 2020 | / | 44-54 | / | ||
